Componentes de un cableado estructurado: Rack, Conectores, Latiguillos, Paneles, etc…

Unitel, a la hora de realizar una instalación o un proyecto de cableado estructurado, define una serie de elementos considerados como la base de dicha infraestructura.

Nuestro Sistema de Cableado Estructurado (SCS) lo definimos como un conjunto de elementos, incluyendo paneles de terminación, módulos, conectores, cable y latiguillos, instalados y configurados para proporcionar conectividad de voz, datos y vídeo desde los repartidores designados hasta las rosetas de las distintas mesas, estaciones de trabajo y otros emplazamientos.

Nuestros SCS están compuestos, principalmente, por un Armario rack o un Mural, un conjunto de cable de voz-datos, concretamente latiguillos modulares, módulos y paneles de armarios rack.

  • Los Armarios, o Rack de comunicaciones: Para alojar físicamente los elementos que componen los sistemas de cableado es necesario la utilización de armarios rack diseñados exclusivamente para este fin. Dependiendo de la cantidad de elementos a alojar dentro de dichos armarios rack, se ofrecen varias soluciones teniendo en cuenta las necesidades de cada cliente.
Componentes de un cableado estructurado

Rack o Armario de comunicaciones

  • Murales: Sujetos a la pared y colocados en altura, albergan en su interior los equipos de telecomunicaciones. La altura de estos armarios rack oscila entre 6U y 15U.
Componentes de un cableado estructurado

Mural rack de comunicaciones

.

  • Latiguillos modulares: Los latiguillos de cobre están formados por un cable flexible de 4 pares trenzados (UTP) de categoría 6, terminados en ambos extremos con conector modular de 8 contactos (RJ45). El latiguillo es la parte más crítica del sistema de cableado estructurado. Por una parte es el elemento más difícil de fabricar y por tanto del que peor rendimiento se obtiene. Por otra parte es el elemento más vulnerable desde el punto de vista del uso al que se destina y del contacto directo con el usuario. Por tanto, es el elemento que hay que tratar con más cuidado y enfatizar mucho más en su diseño y fabricación. La terminación perfecta del latiguillo deberá mantener la integridad física de los pares hasta su conexión con el conector (plug), y deberán separarse en la medida de lo posible los pares dentro del conector para evitar diafonías y el sistema de crimpado o sujeción no debe alterar la geometría  del cable de tal manera que no varíe la impedancia a lo largo del latiguillo. Además el proceso de diseño y fabricación de los latiguillos necesita ajustar y reducir las tolerancias a valores muy pequeños.
Componentes de un cableado estructurado

Latiguillo de cableado estructurado cat. 6



  • Conectores HEMBRA: Los módulos o conectores hembra que emplea Unitel en sus instalaciones  son el resultado de un proceso de desarrollo y mejora continua de productos por parte de los principales fabricantes del mercado.

    Los módulos o conectores hembra encajan perfectamente en las rosetas estándar de los principales fabricantes, cajas de montaje superficial y paneles modulares.

    conector hembra para latiguillo

    Conector Hembra para el Latiguillo

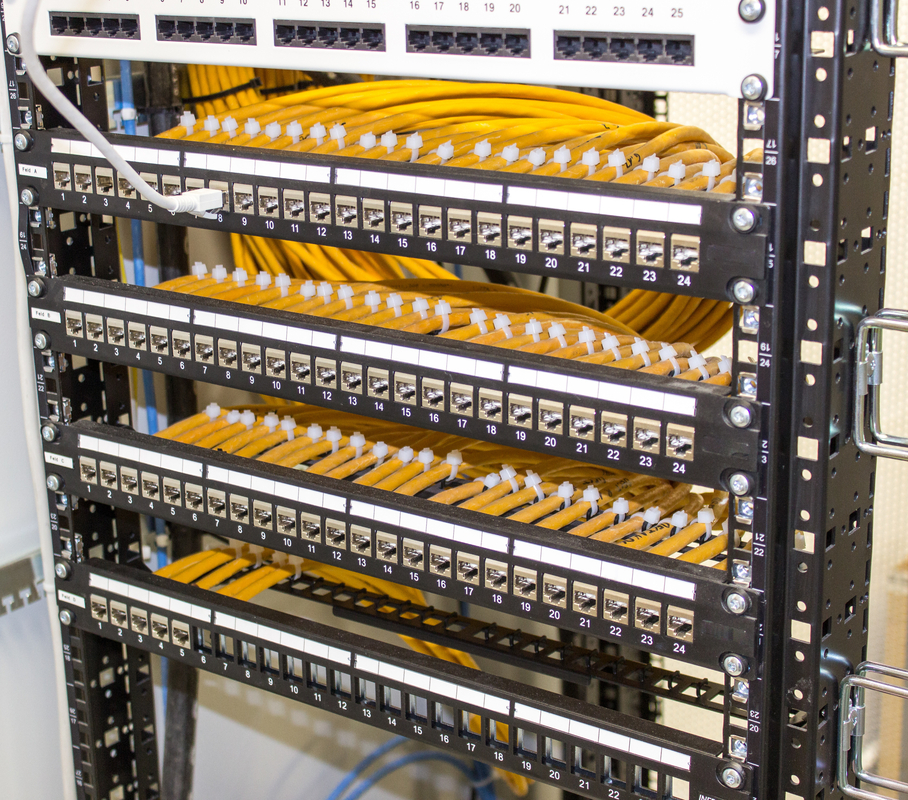

  • Paneles Modulares: Los paneles modulares están disponibles en versiones de 1U y 2U. Para diferentes circunstancias y necesidades, diferentes soluciones.Los paneles modulares hacen posible la manipulación posterior del cable, facilitando en gran medida la instalación respecto a los actuales métodos de terminación y agrupación de cables, ya que reducen el tiempo y los pasos de terminación y maceado de la parte posterior del panel.
    Paneles de parcheo montados en rack de 19’’ para Cat6.Ofrecen rendimiento real de componentes de Categoría 6 gracias al diseño de matriz de clavija de contacto que presentan. Todos los paneles son compatibles con las versiones anteriores. Se utilizan paneles modulares con conectores apantallados para proporcionar una protección superior. Además, cada panel se ha diseñado con una característica para gestionar cables y evitar la presión incorporada en la parte posterior.

    Todas las tomas de corriente están identificadas con números y llevan una superficie adicional de escritura para que resulte fácil dar un nombre al puerto. Cada panel viene con bridas de cables, accesorios de montaje de panel e instrucciones de instalación breves.



    Paneles parcheo montados en rack de 19 para Cat6





    El panel modular para conectores RJ45 de 19” con 48 puertos en 1U

    Diseñados especialmente para entornos de CPD e instalaciones en las que el espacio en los armarios sea importante.

    El panel ofrece una densidad excepcional, con capacidad para 48 conectores RJ45 en un espacio de 1U de un rack de 19”. Cada panel incorpora una superficie de escritura para facilitar dar un nombre al puerto, así como para identificar el panel. El producto tiene un frontal desmontable, permitiendo retirar los conectores desde la parte frontal, y se suministra con un terminal de puesta a tierra y un organizador posterior de cables desmontable.



    panel modular conectores RJ45 de 19 con 48 puertos en 1U





    Paneles con conectores en ángulo de 24 puertos en 1U

    Son paneles de 1U con 24 puertos que facilita el encaminamiento del cable directamente hacia el organizador vertical de montaje en rack, y por lo tanto, convierte en redundantes los organizadores de cable horizontales.

    La densidad mejorada resultante ahorra valioso espacio en los racks, pero también ofrece un panel que alivia los esfuerzos de flexión sobre el cable, al tiempo que maximiza el rendimiento.



    Paneles de conexión Snap-in de 19” para 24 puertos en 1U

    Paneles de conexión Snap-in de 19” con 24 puertos en línea sirve a 24 puertos en configuración 1U y es compatible con todos los racks y armarios estándar de 19”. Todas las tomas de datos están identificadas con números y llevan una superficie adicional de escritura para facilitar dar un nombre al puerto. Además, cada panel se ha diseñado especialmente para gestionar cables y evitar la presión incorporada en la parte posterior.



    Paneles de conexion Snap in de 19 para 24 puertos en 1U
